疊螺式污泥脫水機
產品概述及介紹
1、技術簡介：
疊螺式污泥脫水機具有使用壽命長，占地空間小，維修方便，運行成本低廉，可以實現24小時全自動運行，同時低濃度處理的特性使得該設備在一定程度上減少了對污泥貯存池（濃縮池）的依懶，對于新建污水項目可以節省投資。
2、應用范圍：
疊螺式污泥脫水機具有廣泛的應用范圍，石油、市政、化工、養殖、制藥、紡織印染、機械制作等等多類行業污水均可使用，同時也可部分用于成品行業。
運行原理介紹

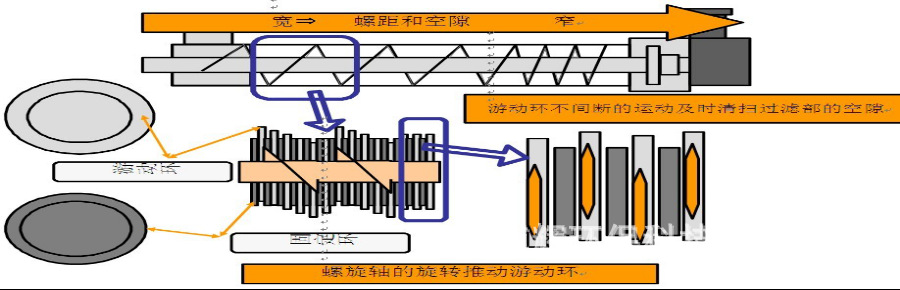

以上圖像示意疊螺主體由固定環和活動環相互重疊組成，前段為濃縮過濾，后段為擠壓出泥。螺旋軸貫穿其中并帶動環片中的活動環轉動從而達到逐步脫水的目的，螺旋軸的間隙不斷減小，使得其中壓力不斷增強，使其充分脫水。達到降低含水量出泥的目標，同時在環片轉動擠壓的過程中也起到了清洗環片的作用。
規格參數及其他
3.1 設備數據：
|
設備型號 |
DH-301/SC |
|
污泥發生量 |
～30-50kg/ds/h |
設備總功率 |
1.5kw |
|
清洗水量 |
～70L/H |
管理頻度 |
5分鐘/天 |
|
設備凈重 |
800kg |
運行重量 |
1230kg |
|
溫度范圍 |
-10℃ ～ +40℃ （不可結冰） |
濕度范圍 |
≤90%RH |
|
高度范圍 |
國內適用 |
電壓標準 |
380V，50/60HZ |
|
供水水壓 |
0.1-0.2Mpa |
場地要求 |
室內最佳 |
注：以上數據部分屬理論數據，具體要求請在購買時詳細咨詢。
3.3 規格參數：
|
設備型號 |
DH-301/SC |
單位數量 |
1臺 |
|
部件名稱 |
規格參數 |
|
1 |
設備總尺寸 |
3000*850*1700mm |
|
2 |
設備總功率 |
1.5kw |
|
3 |
電壓標準 |
380V. 50HZ |
|
4 |
主體參數 |
尺寸 |
300*2130mm |
|
數量 |
1根 |
|
材質 |
主軸為全不銹鋼（SUS304） |
|
5 |
疊螺電機 |
型號 |
BKAF78-Y0.75 |
品牌 |
博德 |
|
防水等級 |
IP55 |
|
功率 |
0.75kw*1 |
|
|
備注 |
電機品牌可能因客戶要求或供貨期原因在客戶允許情況下更改 |
|
6 |
絮凝混合槽 |
尺寸 |
L520*W520*H1000mm |
|
材質 |
SUS304 |
|
形狀 |
口字形 |
|
7 |
攪拌電機 |
型號 |
HMTA040-60VN3 |
品牌 |
勁峰 |
|
防水等級 |
IP55 |
|
功率 |
0.75kw*1 |
|
8 |
電磁閥 |
型號 |
J150G |
|
尺寸 |
DE15 |
|
材質 |
銅制 |
|
9 |
液位計 |
型號 |
PS-3 |
|
10 |
操作盤 |
尺寸 |
W600*H860*D250mm |
|
|
|
材質 |
普通鐵制 |
|
|
備注 |
電機品牌可能因客戶要求或供貨期原因在客戶允許情況下更改 |
易損件及設備配置說明
|
易損件名稱 |
材 質 |
使用壽命 |
|
活動及固定環片 |
SUS304 |
約17000小時（約2年左右） |
|
脫水機主軸 |
SUS304 |
約35000小時（約2年左右） |
注：以上標注的時間為大概值，具體運行時間需根據污泥及現場情況而定。

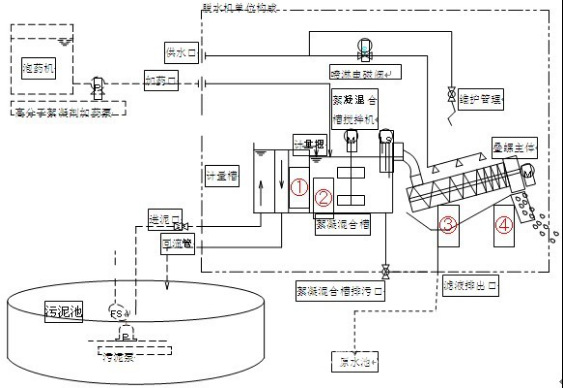

流程示意及說明
1、通過進泥泵將污泥輸送至計量槽流入到絮凝混合槽，多余的部分從溢流管回流到污泥池。濾液從排出口排出。
2、在絮凝混合槽內注入高分子絮凝劑，通過攪拌后形成礬花，經過疊螺主體濃縮部的重力濃縮后進入脫水部。
3、脫水部沿著泥餅排出口的方向螺旋軸的螺距逐漸變小，因為背壓板的壓縮使主體內的內壓變大，達到脫水的目的后以泥餅的方式排出。可以根據承接泥餅的設備的實際高度判斷是否需要建造基礎以及基礎的高度脫水機在運行的時候不會產生震動，沒有必要預埋螺絲。現場安裝后以膨脹螺絲固定即可。
4、本脫水機上的電控柜內置一臺加藥泵和一臺污泥輸送泵的控制系統，接線時請參考電路圖。
配套設備選型
6.1 污泥泵選型：
污泥泵是將污泥池的污泥持續輸送到脫水機，無須用高壓泵。根據脫水機絕干污泥的處理量、污泥的實際濃度計算出單位時間的污泥輸送量。
選定機型：EA-301型 絕干污泥的處理量：50[kg-DS/h] 污泥濃度：10000[mg/L] （污泥的濃度決定了污泥泵的選型，所以應該準確測量）污泥輸送泵的處理量＝50[kg-DS/h]×1000[g/kg]÷（10000[mg/L]÷1000[mg/g]）＝5??/h可以選擇≥5立方/小時的潛污泵（帶可調節功能）。建議污泥脫水機的設置高度應該高于污泥池，這樣設計是為了盡量使因為污泥泵流量過大而產生的多余污泥流回污泥池。我們建議在污泥輸送管上配上閥門，使多余的污泥能迅速回流到污泥池。
6.2 加藥泵（定量泵）選型：
加藥泵的作用是將高分子絮凝劑藥液輸送到脫水機的絮凝混和槽。根據脫水機的絕干污泥的處理量、絮凝劑添加率、稀釋倍率可以計算出高分子絮凝劑的添加量。絮凝劑添加率與污泥性質和絮凝劑種類有關，合適的直徑為5mm。稀釋倍率也可以根據實際情況適當調整。
選定機型：EA-301型 處理量：50[kg-DS/h] 粉末狀高分子凝集劑添加率：[0.6%] 稀釋倍率：1000倍
高分子絮凝劑輸送泵處理量＝50[kg-DS/h]×0.6%×1000×1000[g/kg]÷60[min/h]＝[5升/分鐘]，建議選擇5L/min的計量泵。
6.3 泡藥系統：
1、自動泡藥機 （1套）
特點：只要將足量的絮凝劑干粉準備好，就能夠自動加水加藥。投加量相對穩定。只是價格較貴。
2、手動泡藥桶（1套）
特點：主要設備是攪拌機和泡藥桶構成，但不易實現設備長時間無人運行。且容易導致配置濃度欠穩定，造成浪費。
以上計算數據僅作為參考并不作為實際使用數據，現場實際數據需依據現場情況另行計算。

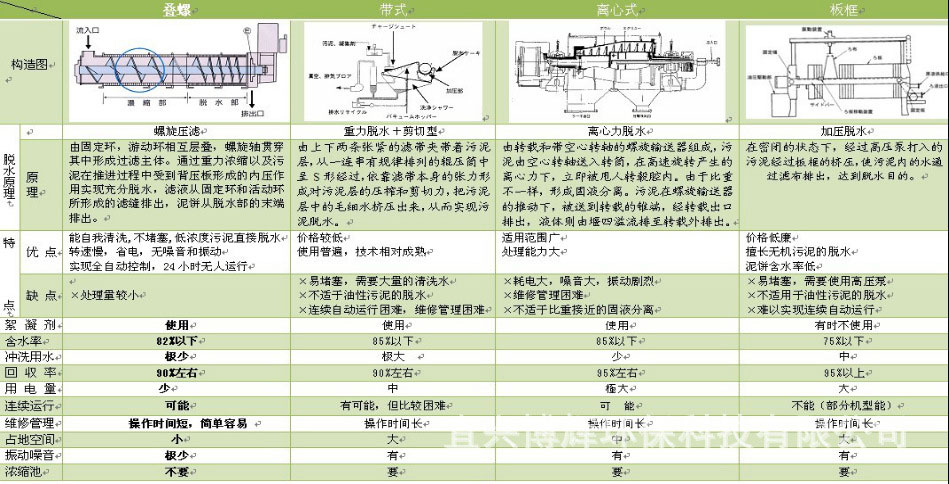

各類型脫水機對比參考
