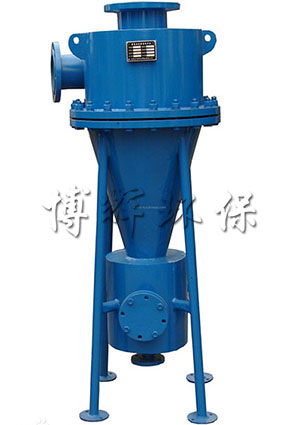

不銹鋼除砂器
 |
 |
旋流除砂器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除砂器進水管后，首先沿筒體的周圍切線方向形成斜向下的周圍流體，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

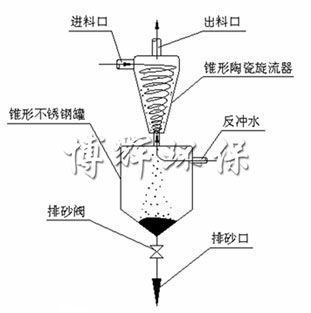

旋流除砂器工作原理
當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的，具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低，工作狀態穩定等優點。
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。
在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
工藝流程：原水－旋流除砂－過濾－儲水池－用戶 旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
旋流除砂器特點
1、結構簡單，操作簡便，使用安全可靠，幾乎不需維護。
2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。
3、可在不間斷供水過程中清除水中的砂粒。
4、避免了其他除砂方式存在水質二次污染的現象，除砂效率高。
選型注意
旋流除砂器選型須考慮處理水量，外部接管管徑，管道工作壓力，原水品質以及處理后水質要求等因素。一般情況下，選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并推薦在系統中用幾臺設備并聯替代大設備，以便取得好的固液分離效果。
旋流除砂器安裝注意
1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。
2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。
3、安裝時設備四周應預留有足夠的維護空間。
4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。
5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，直到流出清水即可，排污過程不影響系統正常用水。
6、排污結束后，關閉排污閥。
7、如排砂壓力不足，要關閉出水口處的閥門。
2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。
3、安裝時設備四周應預留有足夠的維護空間。
4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。
5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，直到流出清水即可，排污過程不影響系統正常用水。
6、排污結束后，關閉排污閥。
7、如排砂壓力不足，要關閉出水口處的閥門。
規格性能
| 型 號 | 處理水量 | 進水壓力 | 平均除砂率 | 進水口DN1 | 出水口DN2 | 排污口DN3 |
| DLXL-XX | m3/h | MPa | % | h | mm | mm |
| DLXL-20 | 20 | >0.2 | >96 | 850 | 650 | 25 |
| DLXL-30 | 30 | >0.2 | >96 | 960 | 650 | 40 |
| DLXl-40 | 40 | >0.2 | >95 | 1150 | 1080 | 50 |
| DLXL-60 | 60 | >0.25 | >95 | 1150 | 1080 | 50 |
| DLXL-70 | 70 | >0.25 | >92 | 1580 | 1300 | 80 |
| DLXL-80 | 80 | >0.25 | >92 | 1580 | 1300 | 80 |
| DLXL-100 | 100 | >0.3 | >90 | 1760 | 1350 | 100 |
| DLXL-150 | 150 | >0.3 | >90 | 1760 | 1350 | 100 |
| DLXL-185 | 185 | >0.3 | >90 | 2000 | 1550 | 125 |
| DLXL-200 | 200 | >0.3 | >90 | 2334 | 1800 | 150 |
| DLXL-300 | 300 | >0.3 | >90 | 2457 | 1800 | 200 |
| 處理效果 | 選型材質 | |||||
| 除砂直徑【mm】 | ＞0.1 | Q235 | 碳鋼 | 防腐/FRP | ||
| 出水濁度【NTU】 | ＜10 | Q235 | 碳鋼 | 防腐/襯膠 | ||
| 進水壓力【MPa】 | ＜0.25 | Q235 | 碳鋼 | 防腐/襯塑 | ||
| 工作溫度【℃】 | 0-60 | SUS304 | 不銹鋼 | / | ||
